Automatyczny pomiar wysokości produktu na linii produkcyjnej można zrealizować na dwa zasadniczo różne sposoby: punktowo albo liniowo. System punktowy próbkuje kilka wąskich pasów blatu produkcyjnego, system liniowy mierzy tysiące punktów na każdej kostce. Pomiar punktowy jest prostszy i tańszy, ale ma istotne ograniczenia: nie widzi tego, co dzieje się pomiędzy liniami pomiarowymi, a tam właśnie kryją się skosy, opadnięte narożniki, krzywizna blatu i praktycznie wszystkie defekty powierzchniowe. W tym wpisie porównuję oba podejścia i pokazuję, kiedy pomiar punktowy wystarcza, a kiedy przestaje.
Jak działa punktowy pomiar wysokości?
Pomiar punktowy sprowadza się do kilku laserów punktowych (najczęściej trzech), skierowanych pionowo w dół na przejeżdżający produkt. Podczas przejazdu blatu produkcyjnego każdy laser wykonuje od kilku do kilkuset odczytów wysokości, w zależności od modelu i konfiguracji. Wynik to kilka wąskich "pasków" pomiarowych wzdłuż kierunku jazdy blatu.
Tego typu systemy są od lat szeroko stosowane przez producentów kostki w Europie, między innymi w Niemczech, Czechach i na Słowacji.
Schemat 1: Zasada pomiaru punktowego. Trzy lasery skanują wąskie pasy wzdłuż kierunku jazdy blatu, a powierzchnia pomiędzy pasami nie jest mierzona.
Warto od razu powiedzieć, co ten typ systemu robi dobrze: jest sprawdzony w boju, względnie tani w zakupie i instalacji oraz odporny na warunki hali produkcyjnej. Dla prostego, szarego produktu, przy którym nikt nie płaci premii za precyzję, bywa racjonalnym wyborem i wielu producentów używa go od lat.
Jakie ograniczenia zgłaszają użytkownicy pomiaru punktowego?
Ograniczenia pomiaru punktowego wynikają wprost z zasady jego działania. W rozmowach z producentami, którzy mają takie systemy na liniach, powtarzają się cztery:
- Pomiar tylko w trzech pasach blatu. Trzy linie pomiarowe na blacie o szerokości ~1,4 m to próbkowanie, nie obraz. Nie ma poglądu na cały blat: skos na płycie, opadnięty narożnik czy krzywizna blatu produkcyjnego mogą w całości wypaść pomiędzy liniami. Płyta, której trzy próbkowane paski mieszczą się w tolerancji, wciąż może być krzywa.
- Brak wykrywania defektów powierzchniowych. Dziury, wtrącenia czy ubytki wymagają pomiaru całej powierzchni. System punktowy fizycznie ich nie widzi, chyba że defekt przypadkiem trafi dokładnie pod laser.
- Niska dokładność ze względu na zmienny punkt zero. Blaty produkcyjne różnią się wysokością, a wibracje linii dodatkowo przesuwają odczyt. Laser mierzy odległość od siebie do powierzchni, więc każde przesunięcie punktu odniesienia przekłada się wprost na błąd pomiaru wysokości produktu.
- Odczyty trafiające w szczeliny. Przy małych formatach czujnik punktowy potrafi trafić w przestrzeń pomiędzy produktami i nie zwrócić odczytu wysokości w ogóle.
Czym pomiar liniowy różni się od punktowego?

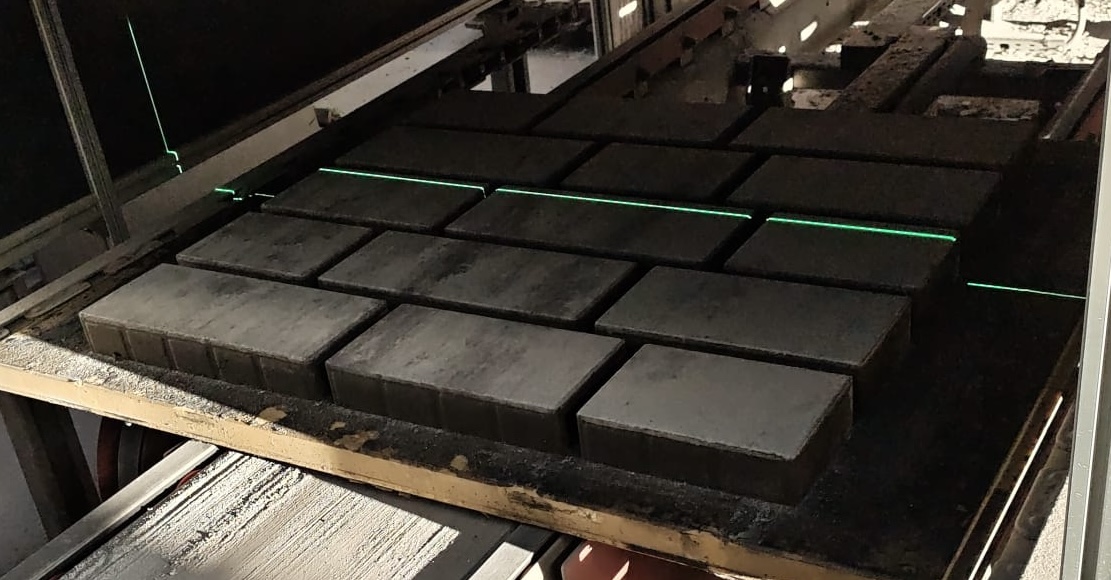

Odpowiedzią na powyższe ograniczenia jest pomiar liniowy oparty o profilometrię laserową. Zamiast pojedynczych punktów na produkt pada linia lasera przez całą szerokość blatu produkcyjnego, a kamera przemysłowa analizuje jej wychylenia. Tak właśnie działa Edge Scan.
Schemat 2: Zasada skanu liniowego. Jedna linia lasera obejmuje całą szerokość blatu, więc w miarę jazdy mierzona jest cała powierzchnia, a nie tylko trzy ślady.
Różnica w gęstości danych jest zasadnicza:
- Zamiast 3 punktów na szerokości blatu mierzymy 4508. Wynikowa mapa wysokości Edge Scan ma rozdzielczość 4508 x ~1000 punktów na blat, czyli kilka tysięcy punktów pomiarowych na każdą pojedynczą kostkę.
- Tak szczegółowy profil wysokości pozwala wykrywać defekty powierzchniowe, takie jak dziury czy wtrącenia, oraz krzywiznę produktów i blatów produkcyjnych, której pomiar punktowy nie widzi z definicji.
- Pomiar jest odporny na zmianę punktu zero. Punkty referencyjne wyznaczane są na każdym blacie osobno, więc różnice wysokości blatów i wibracje nie przekładają się na błąd pomiaru produktu.
- Szczeliny między produktami przestają być problemem. Przy takiej gęstości pomiarowej granice kostek są wykrywane wprost z danych, a nie "omijane" na ślepo.
Do tego dochodzi warstwa, której z danych punktowych nie da się zbudować: statystyki per forma, per zmiana i per partia, archiwum każdego blatu oraz sygnał do PLC, który pozwala zareagować na linii, a nie tylko zapalić lampkę.
Kiedy system punktowy wystarcza, a kiedy nie?
| Sytuacja | Pomiar punktowy | Pełny skan powierzchni |
|---|---|---|
| Prosty, szary produkt, mała ekspozycja na reklamacje | wystarcza | nadmiarowy |
| Duże formaty (płyty), ryzyko skosów i krzywizny | nie widzi problemu | mierzy całą powierzchnię |
| Wykrywanie defektów powierzchniowych | brak | tak |
| Rozstrzyganie reklamacji wymiarowych danymi | częściowe (3 paski) | archiwum każdej kostki |
| Analityka per forma / zmiana / operator | brak | tak |
| Integracja z maszyną (stop linii) | zwykle tylko wyświetlacz | sygnał do PLC |
Jedna uwaga praktyczna: wdrożenie skanu liniowego nie wymaga demontażu istniejącego systemu punktowego. Producenci, z którymi pracujemy, zostawiają stary system jako niezależny punkt odniesienia. Oba pomiary mogą działać równolegle i przez pierwsze tygodnie nawzajem się weryfikować.
FAQ
Czy trzy linie lasera nie wystarczą do kontroli wysokości? Do kontroli średniej wysokości pod liniami pomiarowymi tak. Problem w tym, że skos kostki, opadnięty narożnik i krzywizna blatu objawiają się właśnie pomiędzy liniami. Im większy format produktu, tym więcej powierzchni pozostaje niezmierzone.
Czy pomiar liniowy jest odporny na wibracje i różne wysokości blatów? Tak, punkt odniesienia wyznaczany jest indywidualnie dla każdego blatu na podstawie punktów referencyjnych, więc zmienna wysokość blatów i wibracje nie zaburzają wyniku.
Czy muszę wymieniać istniejący system punktowy? Nie. Systemy mogą pracować równolegle, a stary pomiar służy jako dodatkowa weryfikacja nowego.
Co poza wysokością daje pełny skan powierzchni? Wykrywanie defektów powierzchniowych (dziury, wtrącenia), pomiar krzywizny produktów i blatów, archiwum pomiarowe każdej kostki do obsługi reklamacji oraz statystyki produkcyjne per forma, zmiana i partia.
Jeśli chcesz zobaczyć, jak pełny skan powierzchni działa na realnej linii, sprawdź system automatycznej kontroli jakości kostki brukowej albo zobacz nasze kompetencje w budowie przemysłowych systemów wizyjnych.
