01_
Standard wysokości
Nie da się zmierzyć każdej kostki, więc utrzymujesz bufor wysokości, żeby bezpiecznie mieścić się w specyfikacji - i płacisz za nadmiarowy materiał przy każdej sztuce.
Automatyczna kontrola jakości kostki brukowej
Wykrywaj defekty. Kontroluj wysokość.
Oszczędzaj materiał
Pracownik sprawdza 3% produkcji, EDGE SCAN kontroluje 100%
2.1mm
3.4mm
97%
redukcji reklamacji
3-5%
oszczędności materiału
0.5 mm
dokładność pomiaru
Scroll
Wyzwania
Problemy, które rozwiązujemy
Produkcja kostki brukowej mierzy się z wyzwaniami, które codziennie przekładają się na jakość, koszty i czas reakcji.
02_

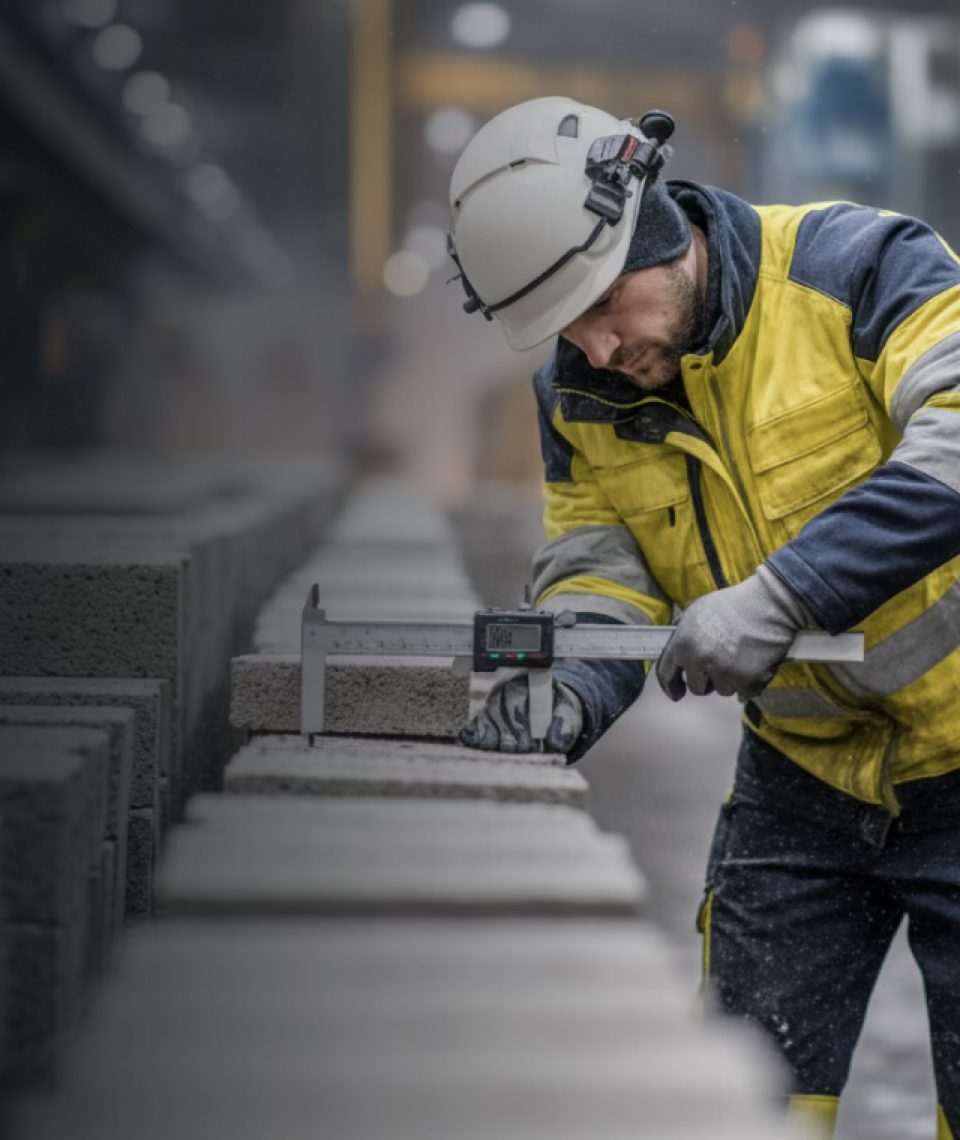

Kontrola jakości
Kontrola liczby defektów odbywała się zwykle raz na godzinę, a jej rzeczywisty wpływ na problemy z jakością był niewielki.
03_
Czas reakcji
Problem może trwać godzinami, zanim ktokolwiek wykryje go ręcznie.
Technologia
Technologia, która to umożliwia
Automatyczna identyfikacja defektów i pomiar wysokości w czasie rzeczywistym.
Pomiar wysokości
Mediana z kilku tysięcy punktów na każdej kostce
Dla każdej kostki rejestrujemy kilka tysięcy punktów pomiarowych i na ich podstawie wyznaczamy medianę wysokości - z dokładnością do 0,5 mm. Dla każdego produktu ustawisz własny standard wysokości i dopuszczalne odchylenia, więc kontrola jest dopasowana do specyfiki wyrobu.

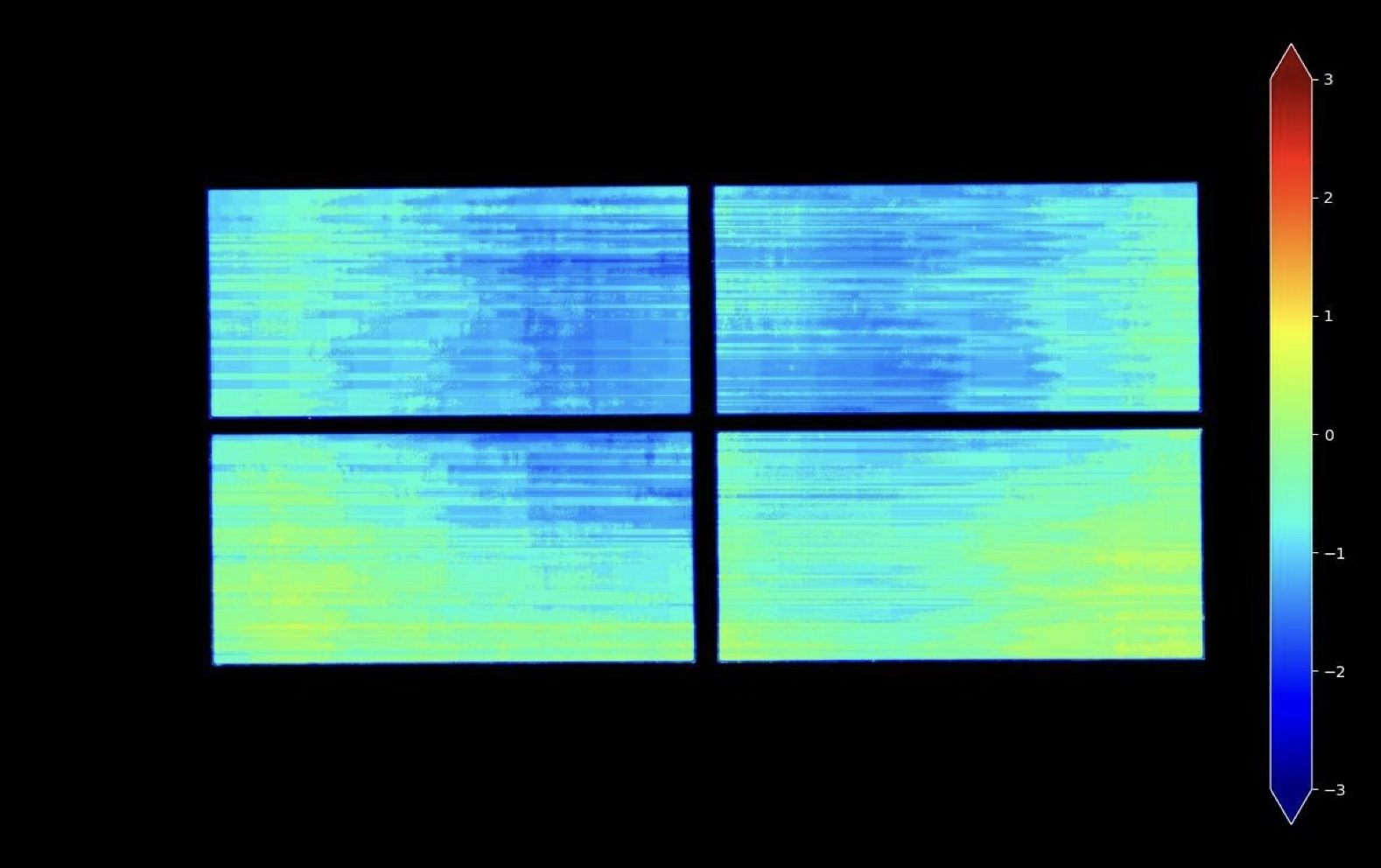

Wysokość na skali +/- 3mmDetekcja pochylenia
Wykrywa pochylenie i krzywiznę całego produktu
Pomiar wysokości w wielu punktach pozwala mierzyć całościową krzywiznę produktu, a także krzywiznę blatów produkcyjnych - odchylenia widać na heatmapie, zanim staną się problemem.

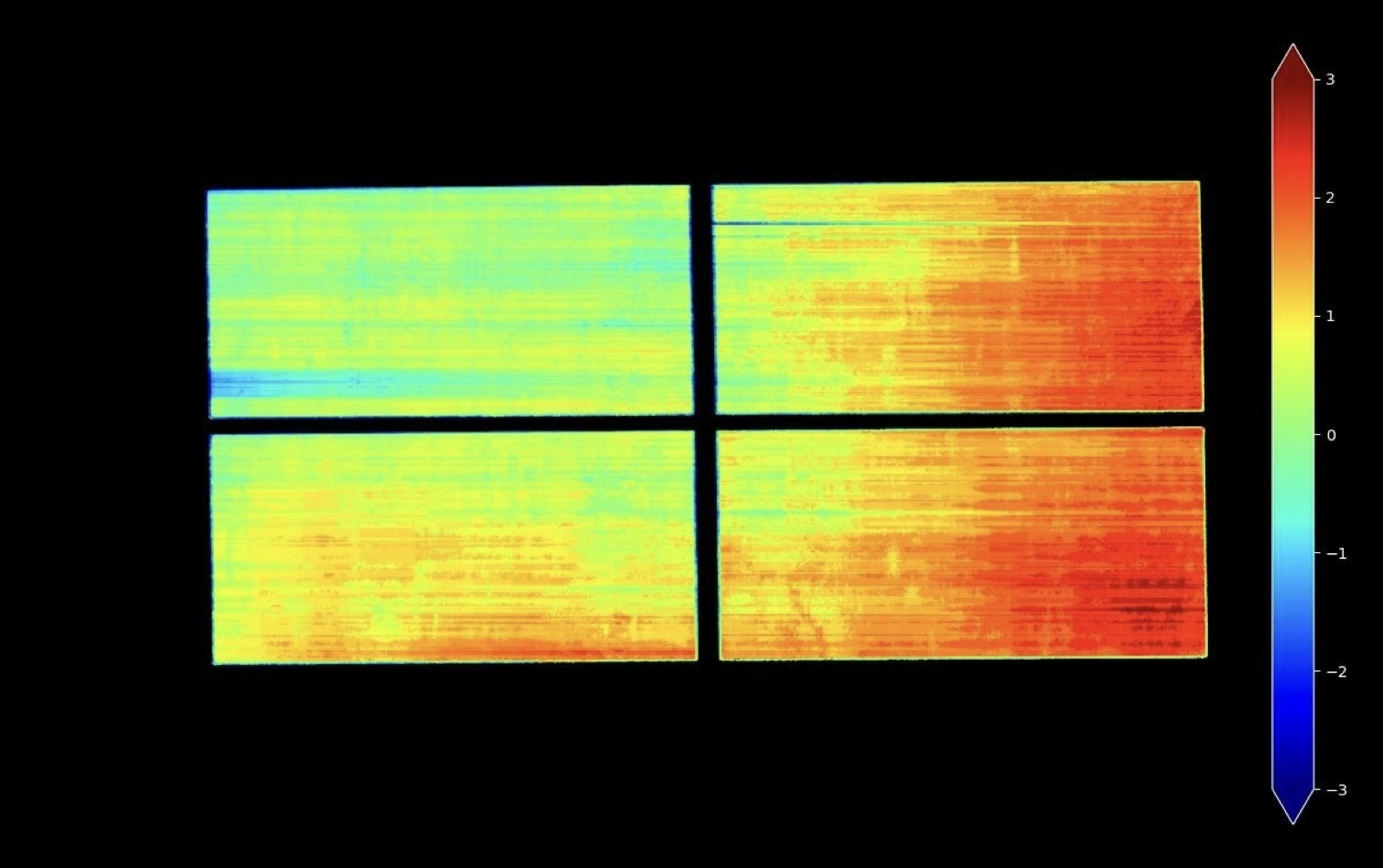

Wizualizacja krzywizny produktu na blacie produkcyjnymWykrywanie defektów
Model AI wykrywa dziury i wtrącenia
Detekcję defektów realizuje model AI wytrenowany na setkach tysięcy skanów blatów produkcyjnych. Rozpoznaje m.in. dziury i wtrącenia - nawet gdy mają ten sam kolor i teksturę co materiał bazowy - i oznacza każdy defekt wraz z poziomem pewności.

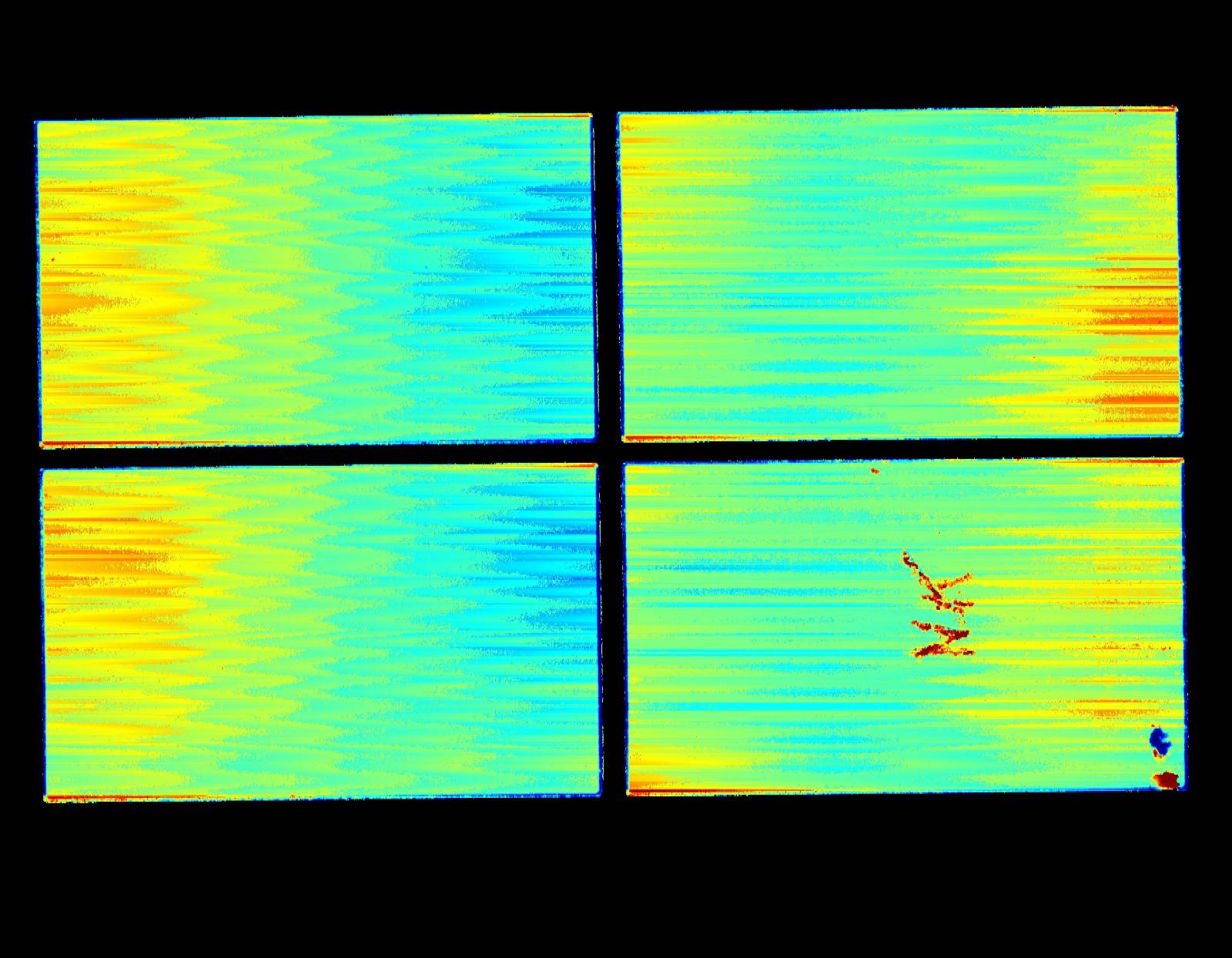

Heatmapa prezentująca defekty

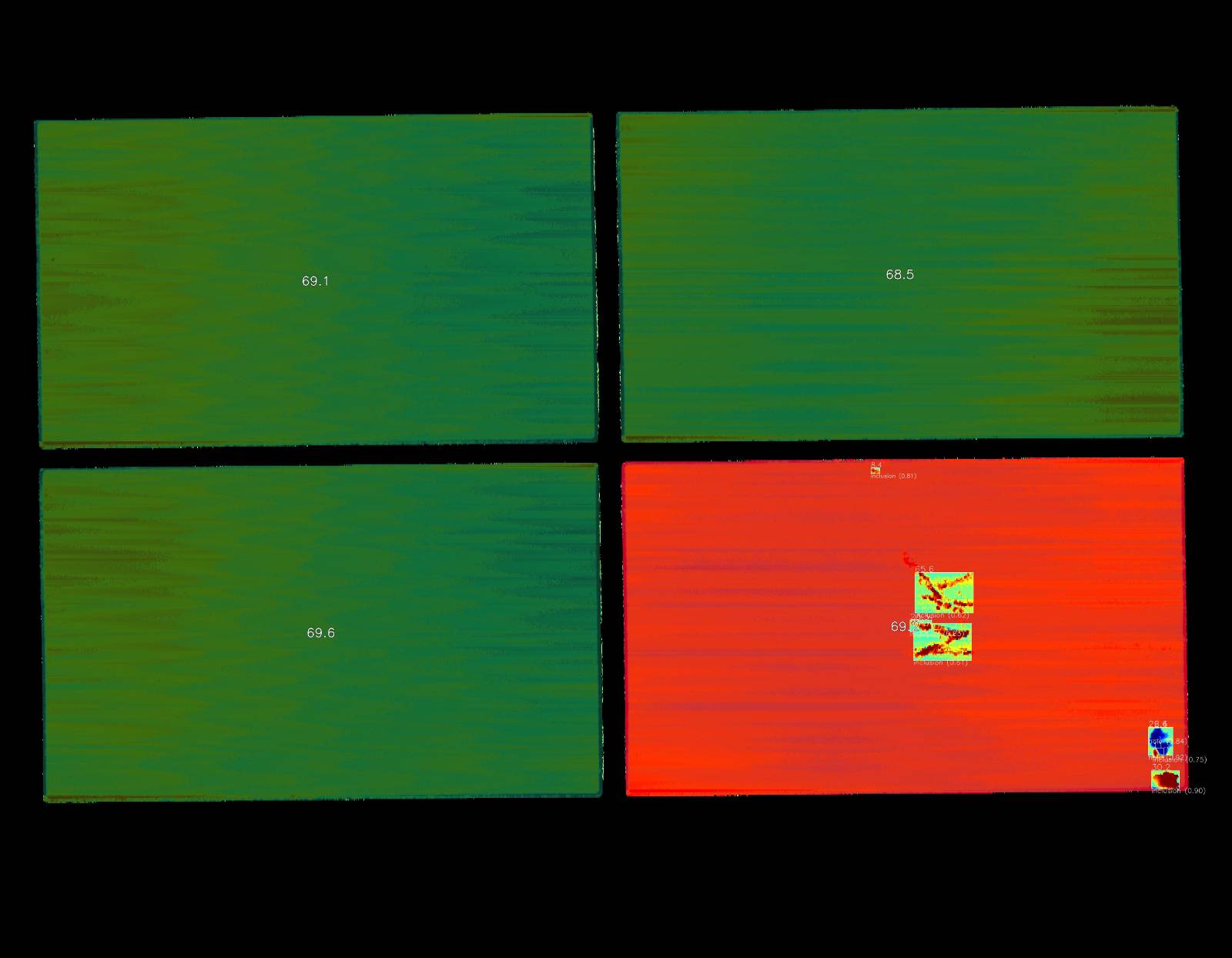

Automatyczna detekcja defektów i klasyfikacja każdego produktuAplikacja

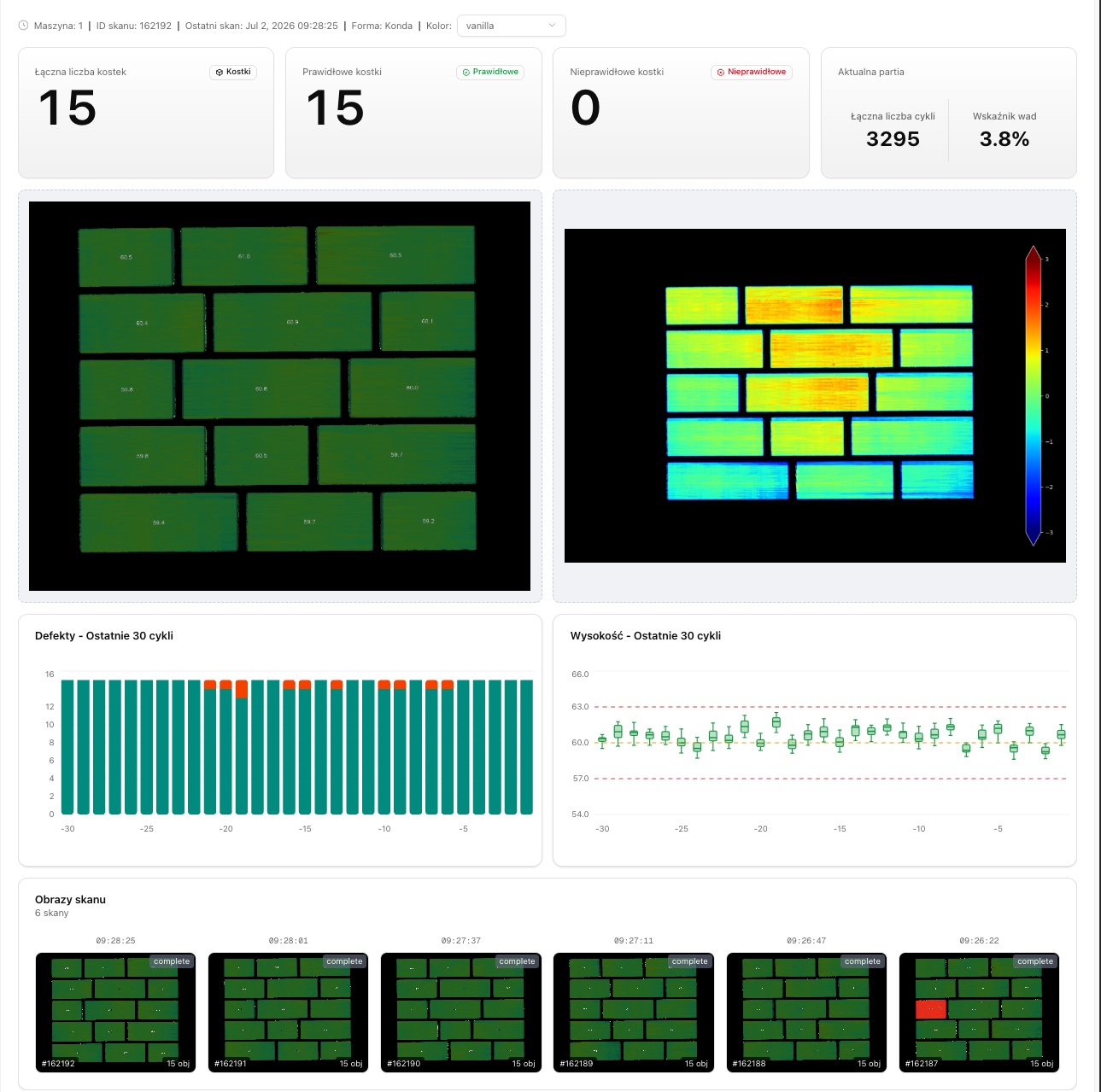

Aplikacja webowa Edge Scan
Pełna analityka jakości - od dashboardu po raport per zmianę
Koniec z Excelem i ręcznym raportowaniem
app.edgeai.pl
_Edge AI
Kliknij widok w menu, aby zobaczyć podgląd
Urządzenie
Montaż na produkcji
Zapewniamy kompleksowy proces - od analizy Twojej linii produkcyjnej, przez precyzyjny montaż, aż po integrację z automatyką i systemami. Całość kończą testy na produkcji i szkolenie zespołu.
- Instalacja i kalibracja w 2-4h
- Nie wymaga zmian w automatyce
- Działa z linią dowolnego producenta
- Możliwość wysyłki z dokładną dokumentacją techniczną i zdalnym wsparciem
| Szerokość robocza | 1400 mm |
|---|---|
| Zakres wysokości badanego produktu | 10-600 mm |
| Rozdzielczość mapy wysokości | 4508 × ~1000 pkt / blat |
| Dokładność pomiaru wysokości | ±0,5 mm |
| Najmniejszy wykrywany defekt | 0,2 mm |
| Czas analizy blatu produkcyjnego | 3 s |
| Protokoły PLC/MES | Modbus TCP, Profinet |
| Czas dostawy | 6-8 tyg |
